- 高壓開關柜測溫的兩種主流方案是熒光式光纖測溫和紅外測溫，技術路線不同，適用場景各有側重
- 熒光式光纖測溫是接觸式在線監測，直接測量觸頭和母排的真實溫度，24小時持續采集數據
- 紅外測溫分為手持式巡檢和固定式在線兩種形式，均為非接觸測量，受柜體遮擋和環境因素影響較大
- 封閉柜體內部的觸頭熱點監測，熒光式光纖是目前最可靠的技術方案；戶外開放設備的快速巡檢，紅外測溫更具效率優勢
一、高壓開關柜測溫的核心難點
高壓開關柜的溫度監測需求，集中在以下三類位置。
觸頭和動靜觸頭接觸面是發熱最集中的位置。長期運行后接觸電阻增大，電流通過時產生大量熱量，是引發絕緣擊穿和火災的主要隱患。
母排連接點和電纜接頭同樣是高發熱區域。螺栓松動、接觸面氧化都會導致局部電阻升高，形成熱點。
斷路器和隔離開關的操作機構在頻繁動作后也會出現異常發熱，需要納入監測范圍。
這三類位置的共同特點是：處于封閉金屬柜體內部，直接暴露在高壓電場中，對測溫方案的絕緣性能和安裝方式提出了嚴苛要求。
二、熒光式光纖測溫方案詳解
1. 工作方式

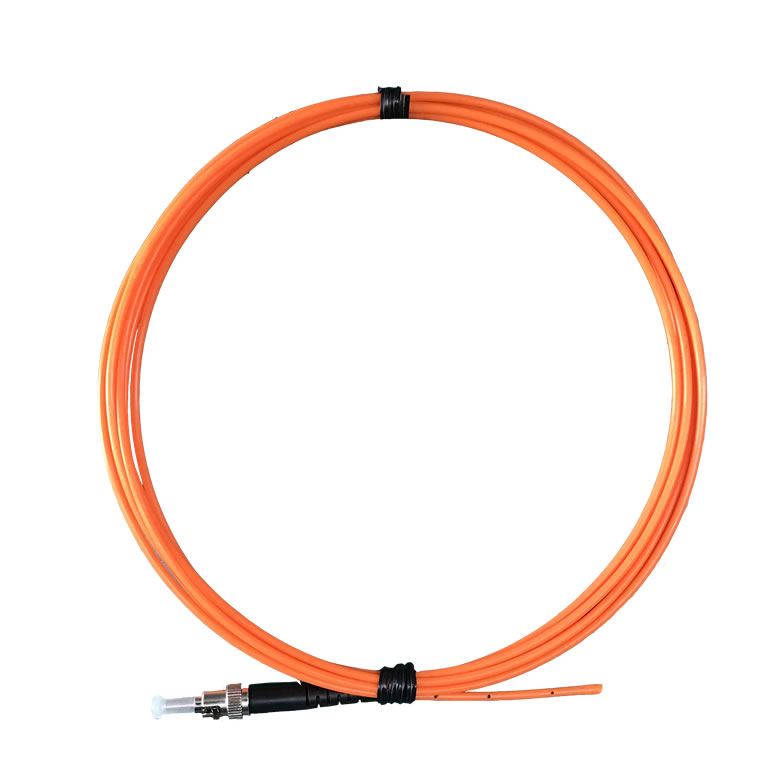

熒光式光纖探頭直接安裝在觸頭、母排和接線端子等發熱位置，通過接觸式測量采集真實溫度數據。探頭為完全絕緣體，不引入任何導電通路，可以直接安裝在帶電體上。主機部署在柜外，通過光纖與柜內探頭連接，實現24小時連續在線監測。
2. 核心優勢
| 優勢維度 | 具體表現 |
|---|---|
| 直接測量內部熱點 | 探頭貼合安裝在發熱位置，測量真實溫度而非推算值 |
| 天然電氣絕緣 | 探頭和光纖均為非導體，直接安裝在帶電體上無安全隱患 |
| 抗電磁干擾 | 開關柜內部電磁環境復雜，光信號完全不受影響 |
| 持續在線監測 | 24小時連續采集，溫度突變實時觸發報警 |
| 多點同步監測 | 一臺主機接入多個探頭，同時監測柜內所有關鍵位置 |
| 數據可接入系統 | 通過標準協議接入變電站自動化系統，實現集中管理 |
3. 局限性
探頭需要在開關柜停電檢修期間安裝，帶電情況下無法安裝。單個探頭只能監測一個固定位置，需要合理規劃布點方案才能覆蓋所有關鍵熱點。初始安裝成本高于簡單巡檢方式。
三、紅外測溫方案詳解
紅外測溫在高壓開關柜場合有兩種應用形式，性能和適用性差異顯著。
1. 手持式紅外熱成像巡檢
運維人員定期持熱成像儀對開關柜進行巡檢，通過柜體縫隙或觀察窗掃描內部溫度分布。
這種方式的優勢是靈活方便，無需改動設備，可以快速覆蓋大量開關柜。局限性在于每次巡檢只是一個時間點的快照，兩次巡檢之間發生的溫度異常無法被捕捉。封閉金屬柜體對紅外輻射的遮擋，使很多內部位置根本無法被熱成像儀看到。
2. 固定式紅外在線測溫
在開關柜內部或柜門觀察窗處安裝固定紅外探頭，實現持續在線監測。
相比手持巡檢，固定式紅外解決了時間覆蓋性問題。但柜內空間有限，固定紅外探頭的安裝位置受到限制，對于被遮擋的觸頭內部，固定紅外同樣無法實現直接測量。此外，柜內溫度、濕度變化和金屬反射會對紅外測量精度產生干擾。
| 對比維度 | 手持紅外巡檢 | 固定紅外在線 |
|---|---|---|
| 監測連續性 | 定期快照，無連續數據 | 持續在線 |
| 安裝改造需求 | 無需改動設備 | 需要安裝固定探頭 |
| 封閉位置測量能力 | 受遮擋限制嚴重 | 受遮擋限制仍存在 |
| 運維人力成本 | 需要定期人工巡檢 | 無需人工巡檢 |
| 初始成本 | 低 | 中等 |
四、兩種方案的核心性能對比
| 對比維度 | 熒光式光纖測溫 | 紅外測溫 |
|---|---|---|
| 測量方式 | 接觸式直接測量 | 非接觸式間接測量 |
| 封閉位置測量 | 可直接測量觸頭內部溫度 | 受金屬殼體遮擋，無法測量封閉位置 |
| 測量精度 | ±0.5℃至±1℃ | ±2℃，受發射率影響 |
| 抗電磁干擾 | 天然免疫 | 受強電磁場影響 |
| 監測連續性 | 24小時持續在線 | 手持式為定期快照，固定式持續但受限 |
| 報警響應速度 | 秒級實時報警 | 手持式無實時報警能力 |
| 安裝條件 | 需停電安裝探頭 | 手持式無需改動，固定式需安裝 |
| 系統集成 | 標準協議接入自動化系統 | 部分產品支持系統集成 |
| 適用溫度范圍 | -40℃至260℃ | 通常-20℃至350℃ |
五、不同場合的選型建議
1. 優先選擇熒光式光纖測溫的場合
封閉式高壓開關柜的觸頭和母排在線監測，是熒光式光纖測溫最典型的適用場合。觸頭處于封閉金屬腔體內，紅外測溫無法觸及，只有接觸式傳感器才能獲取真實溫度數據。
重要變電站的核心間隔，對測溫數據的可靠性要求高，不允許因測量方式的局限性導致漏報。
需要將測溫數據接入變電站自動化系統進行集中管理的場合，熒光式測溫主機的標準通信接口更便于系統集成。
220kV及以上重要變電站，通常要求關鍵設備具備在線測溫能力，熒光式光纖是滿足這一要求的主流技術路線。
2. 優先選擇紅外測溫的場合
戶外變電站開放式設備的定期巡檢，包括戶外隔離開關、架空線夾和高壓套管等暴露位置，紅外熱成像巡檢效率高，無需接觸設備即可完成溫度普查。
預算有限的小型變電站，暫時無法實施全面在線監測改造，手持紅外巡檢作為過渡方案可以發現明顯的熱缺陷。
作為熒光式在線測溫的補充手段，對未安裝固定探頭的輔助位置進行定期抽查，兩者配合使用覆蓋范圍更全面。
3. 兩種方案組合部署的最優策略
單獨依賴任何一種方案都存在覆蓋盲區。
熒光式光纖測溫負責觸頭、母排等關鍵封閉位置的24小時在線監測，提供精確的熱點溫度數據和實時報警能力。
紅外熱成像負責柜體外表面和戶外暴露設備的定期巡檢，快速掃描大范圍設備的整體溫度狀態。
兩者結合，既保證關鍵位置的持續精確監測，又實現大范圍設備的定期全面檢查，是目前高壓變電站溫度監測體系的最優配置。
六、高壓開關柜熒光式光纖測溫的布點原則
確定選用熒光式光纖測溫方案后，布點方案的合理性直接決定監測效果。
每相觸頭安裝一個探頭，覆蓋A、B、C三相，實現相間溫度對比監測。三相溫度出現不平衡時，即可判斷某相觸頭存在接觸異常。
母排連接點和電纜接線端子處各安裝一個探頭，覆蓋接觸電阻最容易增大的位置。
斷路器操作機構和隔離開關傳動部位，根據設備結構酌情增加探頭，覆蓋機械摩擦發熱位置。
一個標準間隔的開關柜，通常布置6至12個探頭，覆蓋全部關鍵發熱位置。
七、常見問題
Q：開關柜已經安裝了紅外在線測溫，還需要增加熒光式光纖嗎？
A：取決于紅外探頭的安裝位置是否能直接看到觸頭接觸面。如果紅外探頭只能測量觸頭腔體外殼的溫度，測量值與觸頭內部真實溫度之間存在差距，對于判斷觸頭狀態的參考價值有限。在這種情況下，增加熒光式光纖探頭直接監測觸頭溫度，可以顯著提升監測數據的可靠性。
Q：熒光式光纖探頭安裝在帶電體上會影響開關柜的絕緣性能嗎？
A：不會。熒光式探頭和傳輸光纖均為非導體材料，不構成任何導電通路，不改變開關柜內部的電場分布。探頭封裝材料經過絕緣等級認證，與開關柜內部絕緣材料相容，長期使用不會釋放有害物質或影響絕緣性能。
Q：開關柜內部空間狹小，光纖走線困難怎么辦？
A：熒光式光纖探頭體積小，傳輸光纖直徑通常只有幾毫米，可以沿柜內現有走線槽或絕緣支撐件布線。光纖彎曲靈活，對安裝空間的要求遠低于金屬傳感器的布線要求。施工前由廠商工程師進行柜內布線路徑規劃，可以有效解決空間受限的問題。
Q：熒光式探頭安裝后，開關柜正常操作會損壞光纖嗎？
A：只要施工時光纖走線路徑避開開關柜的活動部件和操作機構，正常的分合閘操作不會損壞光纖。安裝前需由有經驗的工程師進行走線方案設計，確保光纖固定牢靠且不干擾設備正常操作。
福州英諾電子科技有限公司提供高壓開關柜熒光式光纖測溫系統的完整解決方案，產品支持IEC 61850和Modbus協議接入，具備多級超溫報警和溫差報警功能，已在110kV變電站等多個重要工程中批量應用。如需獲取開關柜測溫方案設計或產品選型建議，歡迎聯系英諾科技工程團隊，電話0591-83846499。
